防水卷材页岩片

  防水卷材页岩的硬度一般为普氏硬度系数1.5~3，结构比较致密的，其普氏硬度系数可以达到4~5，有的硬质页岩的硬度更高。页岩的颗粒组成与它的自然颗粒级和成岩原因有关，颗粒组成变化的波动幅度较大，从而影响页岩的其他性能。根据形成岩石时沉积情况的不同，页岩的塑性指数范围在5~23，有的页岩的塑性指数甚至超出了这一范围。故有的页岩实际上是不能作为烧结砖的原料的。页岩原料的干燥敏感性的高低，表现为多种多样的形式。通常用干燥敏感性系数来衡量，它的范围一般在0.4-1.6之间，对于有些塑性非常高的页岩来说，它的干燥敏感性系数可能更高。页岩的干燥线收缩率，根据其种类不同也有很大的变化，其变化范围在2.5%-10%.

   不同的页岩，其化学成分指标也是不一样的，自然界存在的页岩，其化学成分含量变化也是比较大的。一般情况下，页岩的Si02，含量在45%~80%之间波动，A12O3量在12%-25%之间波动，Fe2O3含量在2%-10%之间波动，CaO含量在0.2%-12%之间波动，MGO含量在0.1%-5%之间波动。

   防水卷材页岩SBS改性沥青防水卷材施工必须按照GB50207-2002≤屋面工程质量验收规范≥及设计规定施工。

①基层应有一定的强度，不应起壳、松动、凹凸不平，对层面及分仓缝的尘土及异物必须清除

②基层要求干燥，含水量小于8％。一般基层发白不带明显水痕或用一块1m×1m的油油毡平坦铺贴在干净的找平层表面3-4h。如覆盖油毡的基层表面颜色仍与周围未覆盖部位一样，无明显水印，则含水率已经达到要求。

③冷底子油应涂刷均匀，不应有硬块堆积或漏涂。

④ 在有保温层的屋面施工，应严格依据设计留排气道及排气孔。

   使用方法：

①用热熔喷 烘烤熔融卷材粘结面。

②卷材与基层可以全粘，也可点粘或条粘，面积以坡度大小定，最小粘接时，应先烘干烤页岩的一面至沥青熔融并覆盖页岩片后，再烘烤与其搭接的卷材。应随烘烤、随压实。搭接边处必须有多余沥青挤出。

③卷材长边搭接，满粘法不小于70mm，空铺、点粘和条粘时不小于100mm；短边搭接，满粘法不小于100mm，空铺、点粘和条粘时不小于150mm。采用双层做法时上下两层卷材应错开1/3或1/2幅宽，不同缝。

④在屋面阴阳角、天沟、雨水口、屋脊、搭接和收头节点部位，不允许存在皱折、空鼓、翘边、脱层和滑移等现象。

⑤也可采用冷粘法施工。

⑥施工完毕后自行观察检查施工质量。

⑦不得穿钉鞋从事操作。

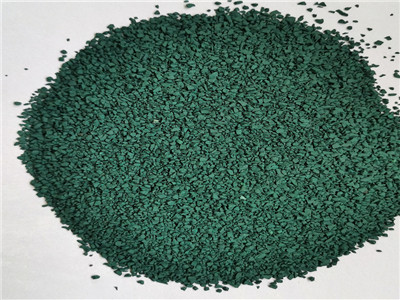

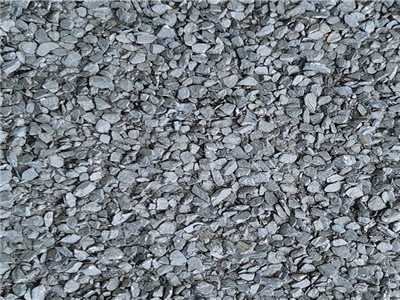

防水卷材页岩片品种：绿砂卷材，红砂卷材，页岩卷材，也可以按照用户要求调色生产。

粒度：2-3  3-5  5-6    颜色：黑色、灰色、浅绿色、红色、黄色

质地：硅酸盐矿物质   强度：普氏1.5-3   塑性指数：5-23

坚固性指标：99%  堆积密度：1100 kg/m3  表观密度：880 kg/m3

SiO2 : 45%-80%  Al2O3: 12-25%  Fe2O2:  1-8%CaO : 0.2-11%  MgO : 0.1-5%
